电气火灾监控预警系统

电气火灾监控系统,特点在于漏电监控方面属于先期预报警系统。与传统火灾自动报警系统不同的是,电气火灾监控系统早期报警是为了避免损失,而传统火灾自动报警系统是为了减少损失。所以,这就是说为什么不管是新建或是改建工程项目,尤其是已经安装了火灾自动报警系统的单位,仍需要安装电气火灾监控系统的根本原因。在线监测电气线路运行状况和设备设施用电运行状况,对线路运行中的剩余电流、电流、电压、温度进行实时监测,并对数据变化做出分析,通过系统分析电气设备回路的相关参数,判断故障发生的原因,包括电气火灾监控探测器、电气火灾监控器、剩余电流互感器、温度传感器、电流互感器等产品,能够实时监控电气线路的剩余电流和线缆温度,准确捕捉电气火灾隐患,指导单位开展治理,达到消除潜在的电气火灾安全隐患,确保电气火灾防患于未“燃”,将电气隐患扼杀在萌芽中”的目的。

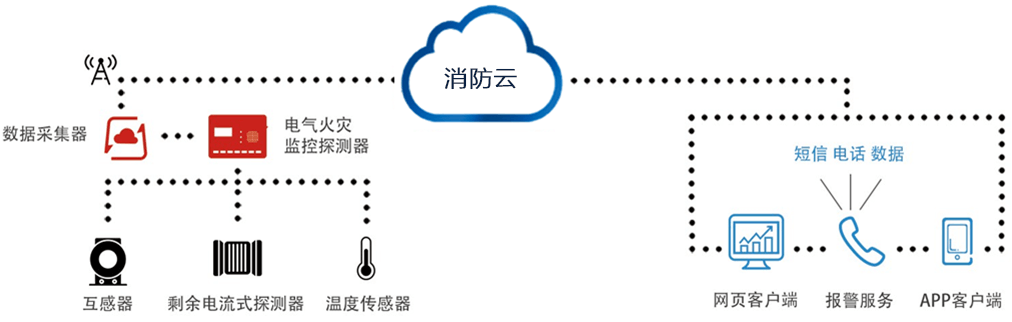

系统架构

主要功能

数字消防、电气监控

系统运行监视和控制

监视界面显示整个电力监控系统的网络图,动态刷新各电气设备的实时运行参数和运行状态,并且支持现场设备的远程控制功能。监控系统的画面根据现场实际状况进行组态。

电能质量监视和分析

对整个监控系统范围内的电能质量和电能可靠性,漏电电流及线缆温度状况进行实时的监视。实时监视系统电压偏差、频率偏差、不平衡度、功率因数、谐波含量,电压闪变,剩余电流及温度等电能质量问题,评估电能质量是否符合标准。记录扰动时的波形,作为电能质量分析和故障分析的依据。

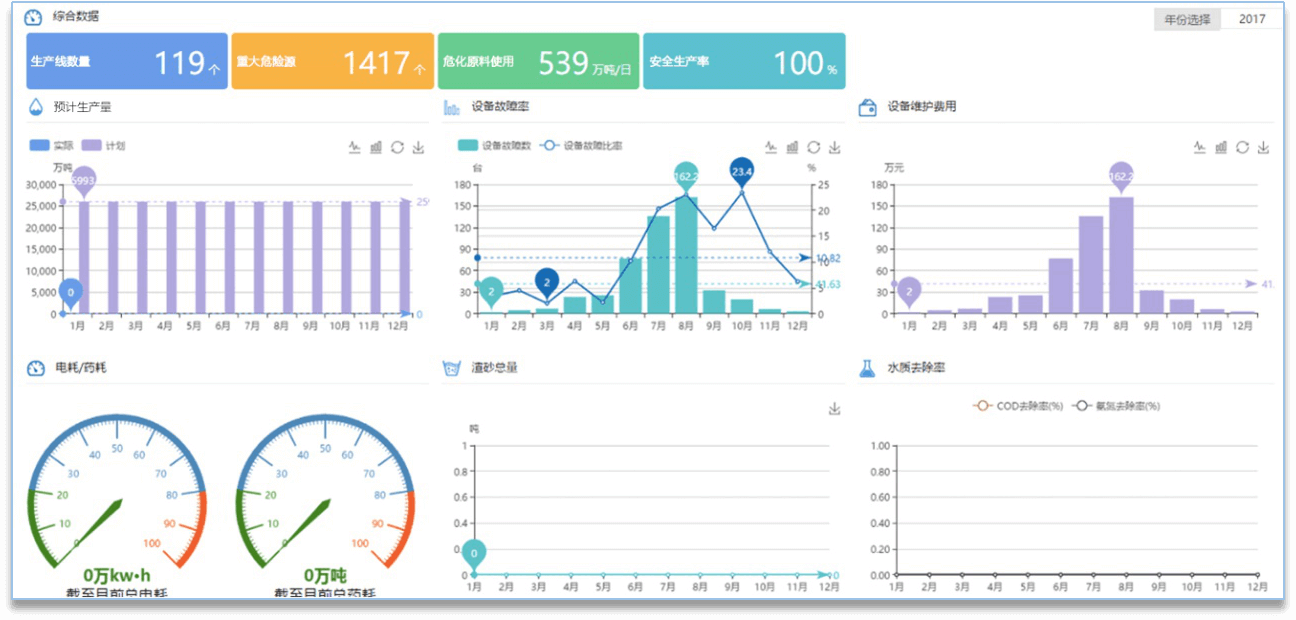

大数据可视化、数据可视化、数据报表

电能消耗统计和分析

系统为用户提供了综合的电能和需量统计报表功能,用户也可以定制符合需求的电能统计功能,包含不同用电设备在不同费率时段的电量消耗,可以按照日、月、季度、年的时间段进行统计和记录,并可以查询、显示和打印。

数字消防、视频监控、在线监控、消防可视化、数字消防平台

预防性电气火灾监视

连续监视用电设备泄露电流的变化、线缆接头温度的变化,为配电设备的预防性维护提供依据,有效预防电气火灾的发生,保障用户财产的安全。

多终端

报警和事件管理

系统在电能质量事件发生、设备状态改变、电网扰动、电气故障时触发并记录报警。系统报警时自动弹出报警画面并进行语音提示,同时可以将报警信息通过Email、手机短信等方式通知相关人员并与消防监控系统联网,数据实时传送消防控制中心。

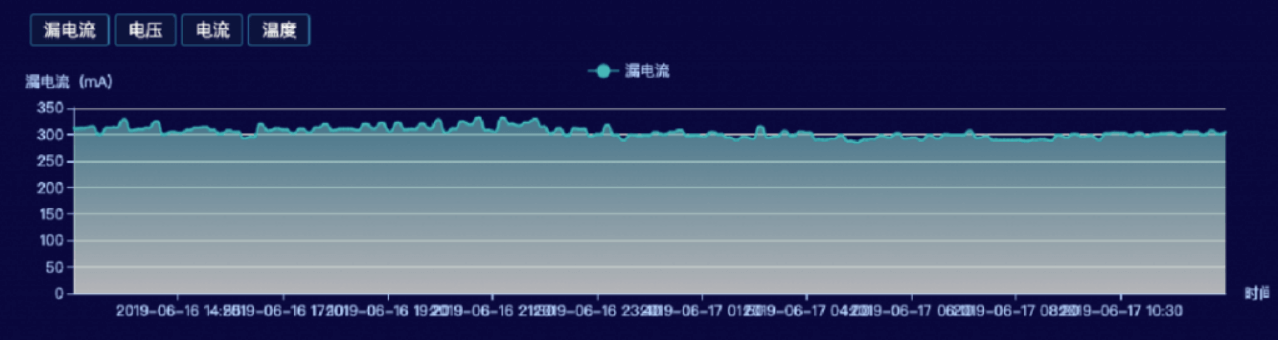

历史数据管理

系统基于SQL server数据库完成历史数据管理,所有实时采样数据、事件顺序记录(SOE)等均可保存到历史数据库。能够自定义需要查询的参数,查询的时间段或选择查询最近更新的记录数,显示并绘制成曲线图。

大数据、数据报表

报表管理

可基于系统已有模板,或自定义新的模板生成报表。可以手动或根据预设时间表定时生成,或通过事件触发生成xml格式报表。例如:电能消耗统计报表、电能趋势报表等。报表能通过Email或HTML格式进行发送、手动打印或自动打印。

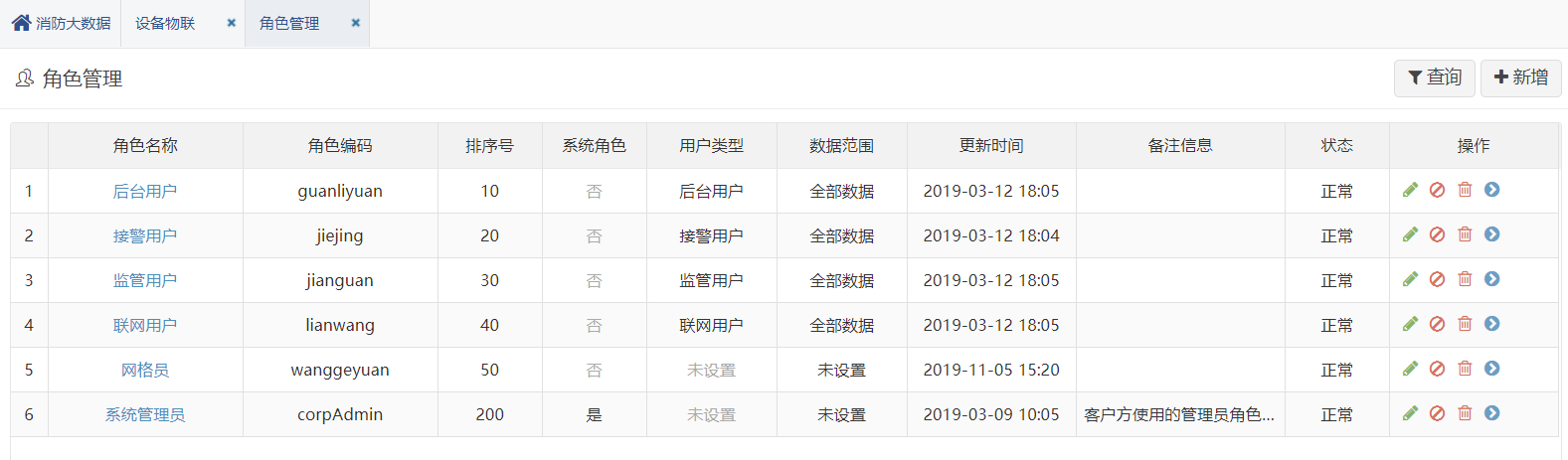

用户权限管理

用户权限管理能够防止未经许可的操作,保障系统安全稳定运行。用户可以定义不同级别用户的登录名、密码及操作权限,为系统维护管理提供可靠的安全保障。

gps巡检、nfc巡检设备

第三方通讯功能

支持工业OPC接口,可作为OPC服务器为其他程序提供数据(如DCS系统,BA系统),也可作为OPC客户端,从其他系统获取数据。系统兼容常用配电领域规约IEC60870-5-101,IEC60870-5-103,CDT等,可以兼容所有Modubs协议的第三方设备。

大数据、数据报表

支持Web客户端

系统提供Web服务,客户端可以在办公室等其他场所通过IE浏览器查看电力监控现场画面、查阅电能消耗统计报表等。

实施图
